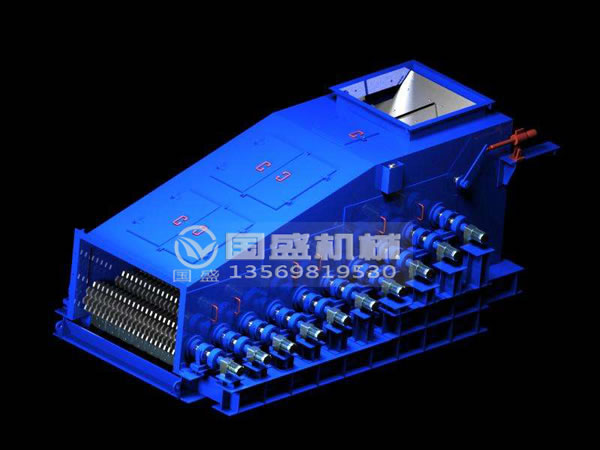

高效滾軸篩

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司銷售熱線，或點擊下方按鈕在線咨詢報價！

全國統一銷售熱線：18637334419

眾所周知粗細分離設備應用于煤炭、化工、冶金、礦山、焦化、建材、原料、糧食等行業。而本高效滾軸篩特別適合火電廠循環硫化床鍋爐的燃料系統中的粗細分離。循環流化床鍋爐燃燒是一定比例粒度的煤矸石，而在煤礦來煤中其粒徑大小不均，但有大部分物料是不需要重復破碎，這部分物料一般約占整個物料的35 65%。如果這一部分合格粒徑物料按工況需要篩分出來將會給后續工況帶來眾多益處。目前在國內火電廠輸煤系統設備中部分采用滾軸篩，但其滾軸篩的篩分效率低、處理量小，其原因主要為:篩軸內篩片與篩片之間因篩分時具有擠壓破碎物料作用從而把整根篩軸填充為一根實心滾軸，從而也大大的增大了電機功耗，另外滾軸篩沒有除鐵功能，在檢修、維護及更換滾軸方面存在著更多的問題。

而高效滾軸篩目的在于解決現有滾軸篩技術的不足，提供一種更節能，能均勻布料、能除鐵件、不堵料、出料二種粒徑以上、結構簡單且成本低、更換布料板和篩條方便、法蘭片篩軸抗沖擊性強、篩條篩軸可自行開合的一種無中心主軸的齒輥式滾軸篩。目的是通過以下技術方案來實現:高效滾軸篩，它包括進料口、軸承擋板、檢修蓋、篩條更換孔、1#粒徑觀察孔、密封軸承、2#粒徑觀察孔、支架、3#粒徑觀察孔、觀察口、弧形耐磨襯板、布料板支架、法蘭片篩軸、篩軸、篩縫、固定篩條篩軸、除鐵器、篩條篩軸、密封圈、傳動軸、法蘭片、篩條、篩條活動孔、1#出料通道、鏈板、活動篩條篩軸、2#出料通道、隔板、3#出料通道、機蓋、減速電機、加固法蘭片、轉動裝置、篩縫環、齒形槽、活動孔、擋片組成。進料口下方設有布料裝置，布料裝置由一頭帶齒形槽的布料板支架和一頭帶齒形槽的弧形耐磨襯板組成，弧形耐磨襯板磨損后可方便從機殼上拆除并快速的更換耐磨襯板。

每根滾軸篩滾軸二端設有密封圈、傳動軸、轉動裝置連接減速電機。在篩軸二端轉動裝置下方設有支撐支架。篩面是由法蘭片篩軸組與篩條篩軸組組成。篩條篩軸組為若干組。同一組篩軸的直徑、長度、轉速、篩縫均一致。每組篩軸組下面設有各自的粒徑通道，整個篩面呈O 85°傾斜角，在篩面上部機殼內還設有一個除鐵器。所述的篩軸組分為法蘭片篩軸組、篩條篩軸組，篩軸的直徑、長度均一致。所述的篩軸中的物料沖刷面均采用耐磨抗沖擊材質。所述的篩軸均無中心軸設計。所述的篩縫是指每根篩軸上的法蘭片或篩條之間的間隙均一致，每組篩軸之間所有的間隙均一致。所述的篩條篩軸內的加固法蘭片參數與篩條篩軸法蘭片一致，個數為f 10個。
